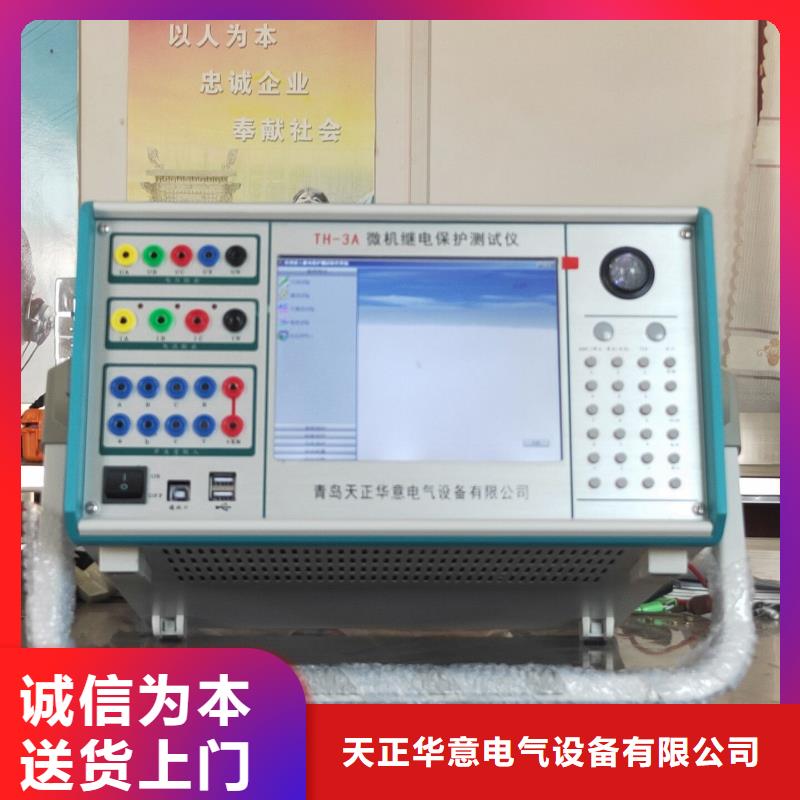

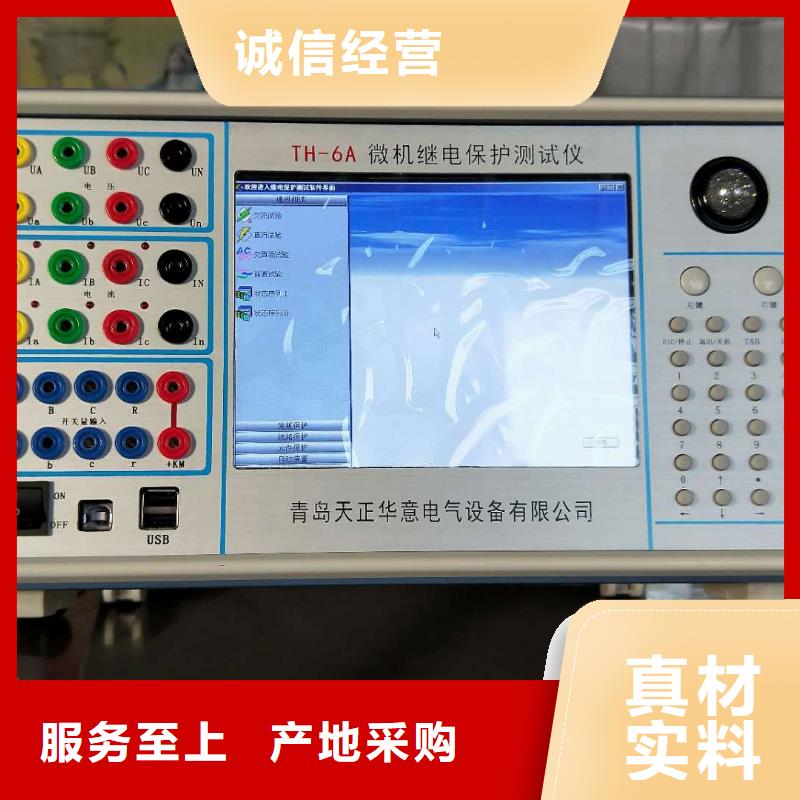

微机继电保护测试仪界面说明交流量设置键入电压、电流的有效值后，按“确认”键或将鼠标点至其它位置，被写入的数据将自动保留小数点后三位有效数字。电压的单位默认为V，电流的单位默认为A。设置相位时，可键入-180~360°范围内的任意角度。若写入的角度超出以上范围，系统会将其自动转换至该范围内。例如输入“-181°”，则自动转换成“179°”。在矢量图窗口中能实时观察到所设置的各个交流量向量的大小和方向的效果图。交流电压单相输出120V。当需要输出更高电压时，可将任意两路电压串联使用，它们的幅值可不同，但相位应反向。例如：设Ua输出120V、0°，Ub输出120V、180°，则Uab输出的有效值为240V。交流电流单相输出达到为40A。若要输出更大电流，可将多路电流并联使用，并联使用时各相的相位应相同。采用大电流输出时，应尽量用较粗、较短的导线，并且输出的时间尽可能短。在上页图中，交流量设置有效值旁边上的“变”一栏是用于选择该输出量是否可变的，如果在某相的有效值或相位后面的“变”栏上点击鼠标打“√”，则说明该输出相是可以变化的,同时“步长”一栏也由灰色变成高亮色，即“步长”允许设置。幅值的变化步长小值为0.001，角度的变化步长小值为0.1。“上限”一栏是设置各相允许输出的有效值。试验时如果担心某相会不小心输出太大而损坏继电器，可为该相设一“上限值”，则在试验过程中该相将永远不会超限，可确保继电器。“上限值”在软件出厂的默认值是电压电流的输出幅值。UxUx是特殊相，可设置多种输出情况：?设定为 +3UO、-3UO、+×3UO、-×3UO时，UX的输出值由当前输出的UA、UB、UC组合出3UO成分，然后乘以各自系数得出，并始终跟随UA、UB、UC 的变化而变化。?若选择等于某相（如UA）的值，则Ux的输出与相对应相的输出相同。?若选“任意方式”，此时Ux的输出和其他3相电压一样，可以在输出范围内任意输出，也可以按照一定的步长变化其幅值和角度。 序分量、线电压等参量显示在界面的左下脚显示当前状态下的线电压以及电压、电流的零序、正序和负序分量。通过这个窗口，不仅可以实时监视“序分量”以及“线电压”的变化情况，这部分的数值是完全根据上面所给的各相分量的当前值计算出来的，不能设置。这个窗口有利于试验人员观察保护动作时各序分量和线电压的值，便于根据不同需要来记录保护的动作值。比如说，做低电压闭锁过流的时候，如果保护定值给的是线电压，那么保护动作时不但可以从上面很直观的看到保护动作时的相电压的值，而且可以从这个窗口直接读出线电压的值，而不需要试验人员自行计算。

微机继电保护测试仪输出状态直接置数改变输出值试验过程中，软件允许在输出状态进行多种直接更改输出功能：?在输出状态可以进行手动、半自动、全自动方式的切换，可以进行“递增”或“递减”切换、“测接点动作”或“测动作和返回”切换。在手动方式下可以改变“自动变化时间间隔”。?在各种方式下均可随时更改哪些量需要变化，点击对应的“变”框打“√”或取消即可。?在手动方式时，可以同时将各相输出改变为所需要的值。具体操作方法是：依次直接键入所需改变的各相的幅值和相位值（在未完成前不按“确认”键），在各值均输入完后按“确认”键，装置将立即同步地将各相输出改变为键入的各值。开入量“继保”系列测试仪各开入量是共用一个公共端的。接入保护的动作接点的时候，一端接测试仪公共端，另外一端接开入A、B、C、R、a、b、c中任一个。需要注意的是当接点是带电位的时候，一定要把正电位接入公共端。在本测试模块中，开入量A、B、C、R、a、b、c 均默认有效，互为“或”的关系，不需要某个开入量时，可选择关闭。试验时，保护的跳、合闸接点可接至任一路开入量中（在线路保护中，软件默认开入R为重合闸信号接入端）。开入公共端（红色端子）在接有源接点时，一般接电源的正极端。只要测试仪接收到某路开入量的变位信号，即在该开入量栏中记录下一个时间。如果有多路开入量变位，各路中将会记录各自的时间。开关变位确认时间各种继电器和微机保护，其接点的断开与闭合常会有一定抖动。为防止抖动对试验结果造成的影响，常设置一定的“开关变位确认时间”。一般来说对于常规的继电器，开关变位时间设置为20ms，而微机型保护，开关变位时间设置为5ms就可。测试结果记录界面的右下角为测试结果的“动作值”、“返回值”和“返回系数”的记录区。记录的内容非常丰富，可以记录三相电压、电流，各线电压，电压、电流的正序、负序及零序分量，各交流量的相位，以及频率等。需要记录哪个量只需在该量前打勾即可。如右图所示。短路计算按钮 “交流试验”模块是一个非常通用的模块。当需要模拟更复杂的试验时，请点击工具栏中的短路计算按钮，将弹出如右图所示的“短路计算”对话框，在这个对话框中可以设置：

微机继电保护测试仪测试模式：差动6I模式针对于有6个电流的测试仪使用。差动3I模式针对于只有3个电流的测试仪使用。另外6个电流的测试仪也能使用差动3I模式。2、保护类型：可以选择测试变压器、发变组、发电机、母差。3、变压器接线：绕组数：可以选择双绕组、三绕组。接线方式：选择保护装置整定的变压器接线方式。相位校正方式：可以选择无校正、Y侧校正、△校正三种方式。应与保护装置的实际校正方式一致。参与测试的绕组：选择当前要测试绕组。4、制动/动作方程：CT指向：可以选择两侧流向变压器和一侧流入，一侧流出。通常两侧流向变压器。Ir、Id：制动电流与差动电流计算公式，应与保护装置的实际公式一致。根据保护型号导入方程：软件收录了部分公式，仅供参考，实际公式参见实际保护说明书。如图3.4.1-2图3.4.1-25、In与Kp1、Kp2计算：额定电流与平衡系数计算。Kp计算方法：本软件提供三种计算方式，根据额定电压Un和CT变比归算至高压侧、根据额定电流In归算至高压侧、根据标幺值计算。应与保护装置实际计算方式一致，如保护不是使用以上三种方式，可直接读取保护装置的平衡系数或根据保护说明书计算方式自行计算。额定容量Sn：输入保护装置整定的额定容量，如保护装置各侧额定容量不一致，输入容量值计算。额定电压Un：输入保护装置整定的额定电压。CT变比：输入保护装置整定的CT变比。额定电流In：选择根据额定电压Un和CT变比归算至高压侧时，为额定容量、额定电压、CT变比计算出的额定电流二次值。选择根据根据额定电流In归算至高压侧、根据标幺值计算时，可手动输入额定电流二次值。平衡系数KP：计算出的平衡系数。计算KP：点击后，可计算出平衡系数KP值。确定：点击确定后额定电流与平衡系数自动填入测试窗口的相应位置。如图3.4.1-3图3.4.1-36、有名值方式测试、标幺值方式测试选择有名值方式测试时：应填入正确的电流平衡系数；后面的曲线定义应用有名值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入1A；添加的测试点也是有名值；坐标系下显示的当前测试点Ir、Id也是有名值。选择标幺值方式测试时：应填入正确的额定电流；后面的曲线定义应用标幺值定义，如差动电流门槛定值为0.5Ie，Ie=2A，则曲线定义处应填入0.5；添加的测试点也是标幺值；坐标系下显示的当前测试点Ir、Id也是标幺值。7、额定电流：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。注意：部分保护装置可能各侧额定容量不同，保护装置计算的额定电流是通过各侧容量分别计算所得，这时就不能直接填入保护装置读取的各侧额定电流，而应用同一个容量进行计算得到。8、电流平衡系数：可通过In或KP1、KP2计算获得，也可手动计算或通过保护装置读取后填入。9、高压侧相位、低压侧相位：受CT指向控制，无须填入。
